উৎপত্তি স্থল: | গুয়াংডং, চীন |
---|---|
পরিচিতিমুলক নাম: | YCLTouch |
সাক্ষ্যদান: | RoHS, CCC, ISO9001, ce |
মডেল নম্বার: | YCL-43 |
ন্যূনতম চাহিদার পরিমাণ: | 1 |
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ফেনা এবং বাক্সের সাথে স্ট্যান্ডার্ড প্যাকেজিং |
ডেলিভারি সময়: | 3-7 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | 2000/ মাস |
আকার: | 43 ইঞ্চি | পয়েন্ট স্পর্শ: | 20 পয়েন্ট |
---|---|---|---|
বিক্রয়োত্তর সেবা: | মেরামত, অন্যান্য | ইন্টারফেস: | USB 2.0 (সম্পূর্ণ গতি) |
উপাদান: | অ্যালুমিনিয়াম খাদ ফ্রেম | প্রতিক্রিয়া সময়: | 5ms |
লক্ষণীয় করা: | 43 ইঞ্চি PCBA মডিউল,PCBA মডিউল 5ms |

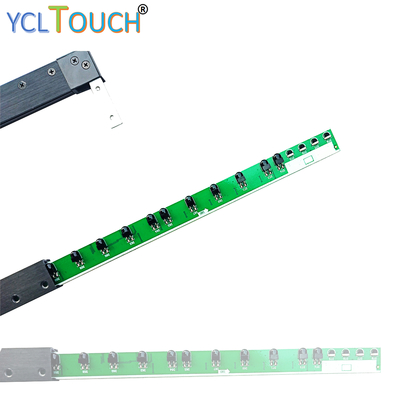

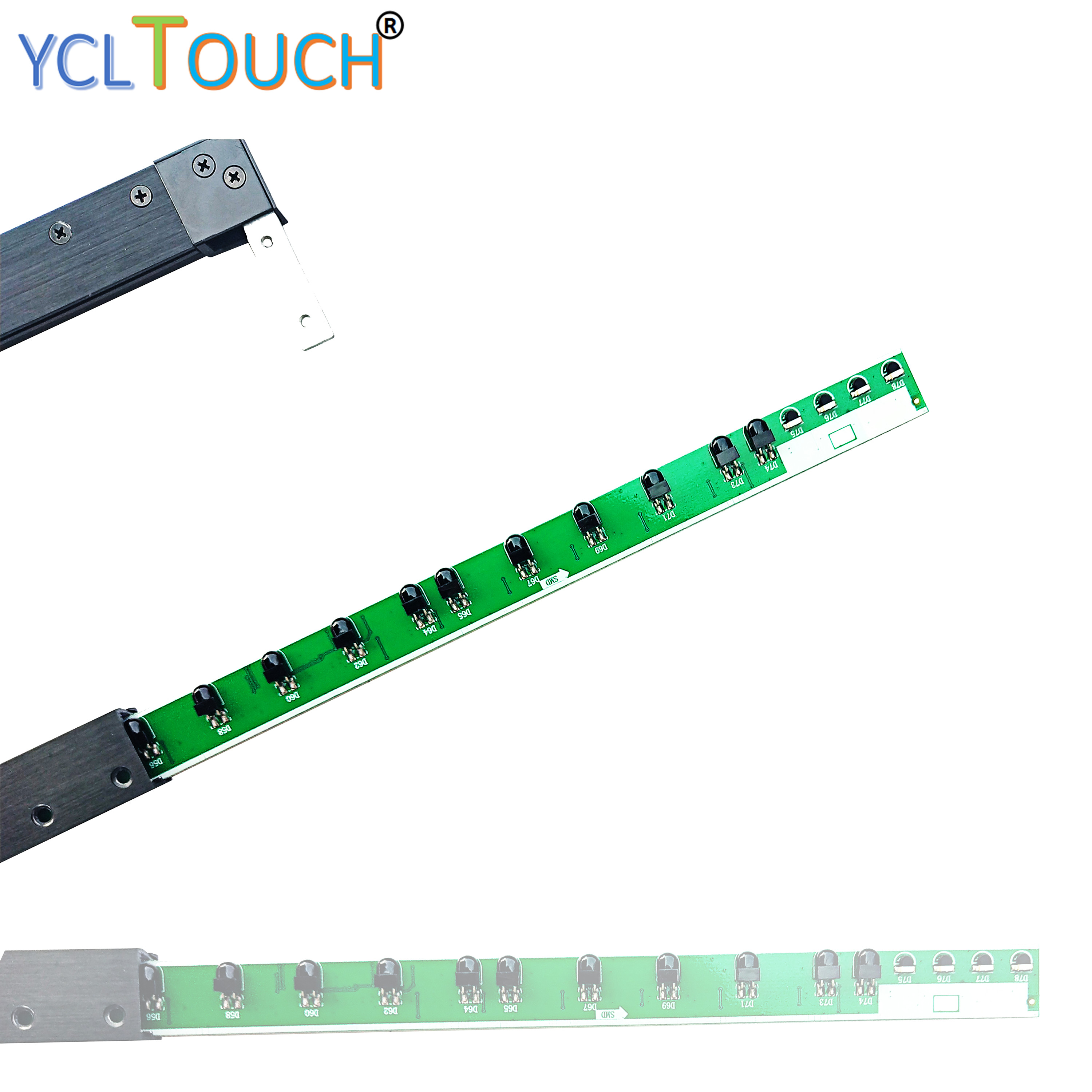

টাচ ফ্রেম মনিটর ওভারলে ওপেন প্যানেল স্ক্রিনের জন্য 43 ইঞ্চি ইনফ্রারেড PCBA মডিউল
একটি PCB কি?
PCBA হল আধুনিক ইলেকট্রনিক ডিভাইসের ভিত্তি।তারা যান্ত্রিকভাবে সমর্থন করে এবং বৈদ্যুতিকভাবে বৈদ্যুতিন উপাদানগুলিকে সংযুক্ত করে।বোর্ডগুলি নিজেই ল্যামিনেট উপাদান দিয়ে তৈরি, যেমন ফাইবারগ্লাস বা যৌগিক ইপোক্সি, এবং এতে পরিবাহী পথ রয়েছে যা বোর্ডের বিভিন্ন অংশকে সংযুক্ত করে।এই পথগুলি পূর্বনির্ধারিত PCB নকশা অনুযায়ী বোর্ডে মুদ্রিত বা খোদাই করা হয়।
ব্যবহৃত উপকরণ
PCB-এর জন্য সাবস্ট্রেট উপাদান সাধারণত ফাইবারগ্লাস, যৌগিক ইপোক্সি বা অন্য একটি স্তরিত উপাদান।বোর্ডের এক বা উভয় পাশে পরিবাহী উপাদানটি প্রায়শই তামা হয়।প্রিন্ট করা সার্কিট, যেগুলো নকশা অনুযায়ী সাবস্ট্রেটের উপর ধাতুপট্টাবৃত বা খোদাই করা হয়, সেগুলোও তামা দিয়ে তৈরি।জারণ রোধ করার জন্য সার্কিট টিন-সীসা দিয়ে লেপা হয়।PCB-এর বাইরের প্রান্তে যোগাযোগের আঙুল থাকে, যেগুলো টিন-সীসা, সেইসাথে নিকেল এবং সোনার মতো অন্যান্য উপকরণ দিয়ে পরিবাহিতা বাড়ায়।
কিভাবে PCBA এবং PCB একে অপরের সাথে সম্পর্কিত?
PCB এবং PCBA একই সামগ্রিক প্রক্রিয়ার দুটি ভিন্ন ধাপের ফলাফল।একটি PCB হল একটি ফাঁকা সার্কিট বোর্ড যেখানে কোনও ইলেকট্রনিক উপাদান সংযুক্ত থাকে না, যখন একটি PCBA হল একটি সম্পূর্ণ সমাবেশ যাতে বোর্ডের জন্য প্রয়োজনীয় সমস্ত উপাদান রয়েছে যা পছন্দসই অ্যাপ্লিকেশনের জন্য প্রয়োজন অনুসারে কাজ করে।একটি PCB এখনও কার্যকরী নয়, যখন একটি PCBA একটি ইলেকট্রনিক ডিভাইসে ব্যবহার করার জন্য প্রস্তুত।
PCB সমাবেশে জড়িত বিভিন্ন উপাদান এবং প্রক্রিয়ার কারণে একটি সম্পূর্ণ PCBA তৈরির চেয়ে একটি ফাঁকা বোর্ড তৈরি করা একটি সহজ প্রক্রিয়া।এটি একটি ফাঁকা PCB তুলনায় একটি PCBA উত্পাদন আরো খরচ.যাইহোক, একটি সম্পূর্ণ বোর্ড তৈরি করতে উভয় ধাপই প্রয়োজনীয়।আপনি একটি PCB ছাড়া একটি PCBA তৈরি করতে পারবেন না।PCB উত্পাদন প্রক্রিয়ার প্রথম ধাপ, এবং PCBA উত্পাদন সেই প্রথম ধাপের উপর ভিত্তি করে তৈরি করে।
পিসিবি এবং পিসিবিএগুলি কীভাবে প্যাকেজ করা হয় তার মধ্যে আরেকটি পার্থক্য রয়েছে।PCB গুলি সাধারণত ভ্যাকুয়াম-প্যাকেজিং ব্যবহার করে প্যাকেজ করা হয়, যখন PCBAগুলির জন্য কম্পার্টমেন্টাল বা অ্যান্টি-স্ট্যাটিক প্যাকেজিং ব্যবহার করা প্রয়োজন।
PCBs ব্যবহার করা হয়, কনজিউমার ইলেকট্রনিক্স, ভারী যন্ত্রপাতি, রোবোটিক্স, গাড়ির উপাদান এবং চিকিৎসা সরঞ্জাম সহ বিস্তৃত ইলেকট্রনিক ডিভাইসে।উদাহরণ অন্তর্ভুক্ত:
